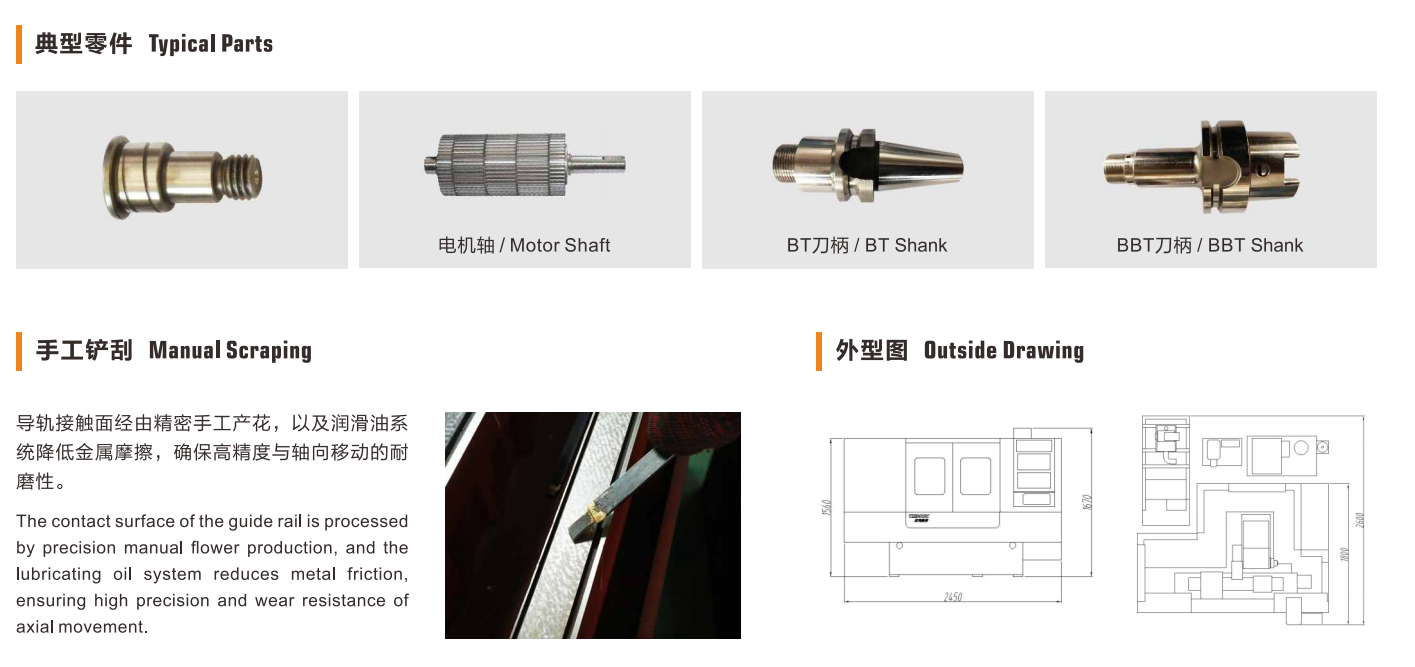

MK1320×500數控外圓磨床適用於磨削一定批量的多台階軸的外圓，適用於磨削變速箱中的凸輪軸、曲軸、齒輪軸及電動機轉子軸等零件。機床可以保證一次裝夾，可磨削多台階軸的外圓。由於機床配置了徑向自動測量儀，軸向端麵檢測裝置，及高性能的數控係統和機床的高性能，從而保證被磨削零件的精度，從而達到機床的高速、高效、高可靠性。
主要用途和使用範圍
MK1320×500數控外圓磨床適用於磨削一定批量的多台階軸的外圓，
適用於磨削變速箱中的凸輪軸、曲軸、齒輪軸及電動機轉子軸等零件。
機床可以保證一次裝夾，可磨削多台階軸的外圓。
由於機床配置了徑向自動測量儀，軸向端麵檢測裝置，及高性能的數控係統和機床的高性能，
從而保證被磨削零件的精度，從而達到機床的高速、高效、高可靠性。
適用範圍：
砂輪進給為直進式進退，可縱向磨削、端麵磨削、錐麵磨削、Ｒ磨 削，自動修成型砂輪。
適用電源：三相380±10%V、50±1%Hz，氣源5-8bar。
環境溫度：5-35℃；相對濕度：≤80%。
機床工作狀態噪聲：≤70DB(A)。
機床技術規格
項目 | 單位 | 1320x500 | |
範圍 | 工件軸到台麵高度 | mm | 125 |
兩頂尖間距離 | mm | 510 | |
磨削最大外徑 | mm | φ200 | |
磨削最小外徑 | mm | Φ8 | |
磨削長度 | mm | 500 | |
最大旋轉角度 | ° | +9°-7° | |
兩頂尖承受工件重量 | kg | 30 | |
砂輪 | 砂輪尺寸 | mm | Φ400x50xφ203 |
線速度 | m/s | 40 | |
回轉速度 | r.p.m | 1000-2200 | |
X軸 | 前後行程 | mm | 210 |
進給速度 | mm/min | 0.001∽5000 | |
最小設定值 | mm | 0.001 | |
進給角度 | deg | 90° | |
Z軸 | 左右行程 | mm | 550 |
進給速度 | mm/min | 0.001∽5000 | |
最小設定值 | mm | 0.001 | |
旋轉角度 | deg | -7°∽+9° | |
工件頭架 | 錐度/直徑 | ／ | MT4 |
主軸轉速 | r.p.m | 30∽400 | |
主軸形式 | 定心 | ||
主軸通孔直徑 | mm | Φ22 | |
尾架 | 頂尖錐度 | ／ | MT4 |
套筒行程 | mm | 25 | |
套筒直徑 | mm | Φ48 | |
CNC控製係統 | 三軸 | 億圖A6 | |
電機 | 砂輪軸(變頻電機） | KW | 5.5 |
頭架主軸（同步伺服） | KW/NM | 0.85/6 | |
X軸（同步伺服） | KW/NM | 1.3/11.5 | |
Z軸（同步伺服） | KW/NM | 1.3/11.5 | |
冷卻水泵 | KW | 0.145 | |
工作占地空間（長×寬×高） | mm | 2800x2700x2300 | |
機床重約 | Kg | 2700 | |
電源所需最大功率（約） | KW | 9 | |
